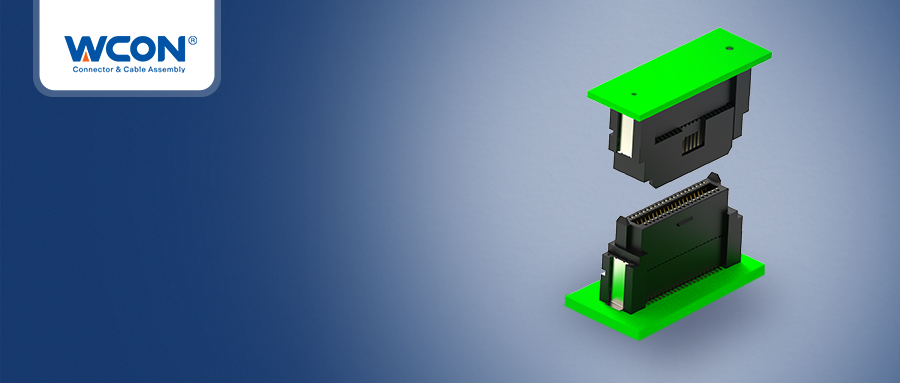

0.80mm 間距精密板對板連接器：工業自動化和醫療設備應用解決方案
2025-01-20 17:09

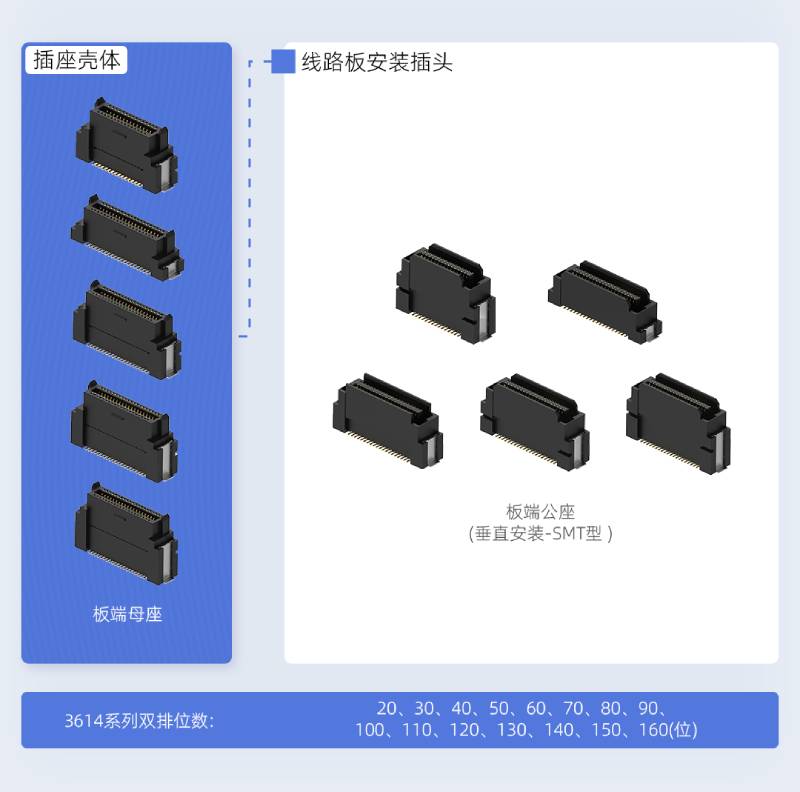

3614 系列精密板對板連接器 具有 0.80 mm 的超小間距，可實現高效的空間利用。公母對的堆疊高度既靈活又可變，范圍從 10.00毫米到22.00毫米，電路數量從 20到160個不等。 無論是精密的工業自動化設備還是復雜的醫療設備，這些連接器都可以幫助您確定最合適的應用解決方案。
3614系列精密板對板連接器 嚴格按照 EIA-364等行業標準進行設計、制造和測試，確保每個連接器都符合世界一流的質量水平。我們致力于為客戶提供高性能、高可靠性的連接解決方案，幫助他們在競爭激烈的市場中脫穎而出。
| 產品特點 |
| 電路數量從 20 到 160 不等 |
| 提供 25 種不同的插拔高度選項 |
| 引腳支架采用表面貼裝技術（SMT） |
| 獨特的防錯配結構設計，有效避免錯配 |
| 簡單的凸鎖設計，公母插件，帶聲音反饋 |
| 包括一個定位柱，以確保在電路板上準確放置。 |
| 參數 |
| 額定電流：0.5A |
| 工作溫度：-40°C~+105°C |
| 接觸電阻：65mΩ Max |
| 絕緣電阻：1000MΩ/min |
| 耐壓：交流 250V/分鐘 |
數據表
應用
- 工業自動化：
- 應用于工業自動化控制設備，如PLC、變頻器、伺服驅動等，實現電路板之間高效、穩定的連接。
- 醫療設備：
- 在醫療電子設備和測試設備中，內部電路板之間的精確連接對于確保醫療數據的準確傳輸和處理至關重要。
產品信息
https://www.wcon.com/search.html?keyword=3614
